滤筒除尘器

　　一、滤筒除尘器：

　　滤筒除尘器以滤筒作为过滤元件所组成,可以采用脉冲喷吹的除尘器。滤筒除尘器按安装方式可分为：斜插式，侧装式，吊装式，上装式。滤筒除尘器按滤筒材料分，可以分为长纤维聚酯滤筒除尘器，复合纤维滤筒除尘器，防静电滤筒除尘器，阻燃滤筒除尘器，覆膜滤筒除尘器，纳米滤筒除尘器等。

　　二、滤筒除尘器简介：

　　滤筒式除尘器在20世纪70年代就在日本和欧美一些出现，具有体积小，效率高，投资省，易维护等优点。近年来，随着新技术、新材料不断地发展，以日本，美国的公司为代表，对除尘器的结构和滤料进行了改进，使得滤筒除尘器应用于水泥、钢铁、电力、食品、冶金、化工等工业领域，整体容量增加数倍，成为大型过滤面积除尘器，是解决传统除尘器对细粉尘收集难、过滤风速高、清灰效果差、滤袋易磨损破漏、运行成本高方案，具有有效过滤面积大、压差低、低排放、体积小、使用寿命长等特点，成为工业除尘器发展的新方向。

　　三、滤筒除尘器的结构：

　　滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

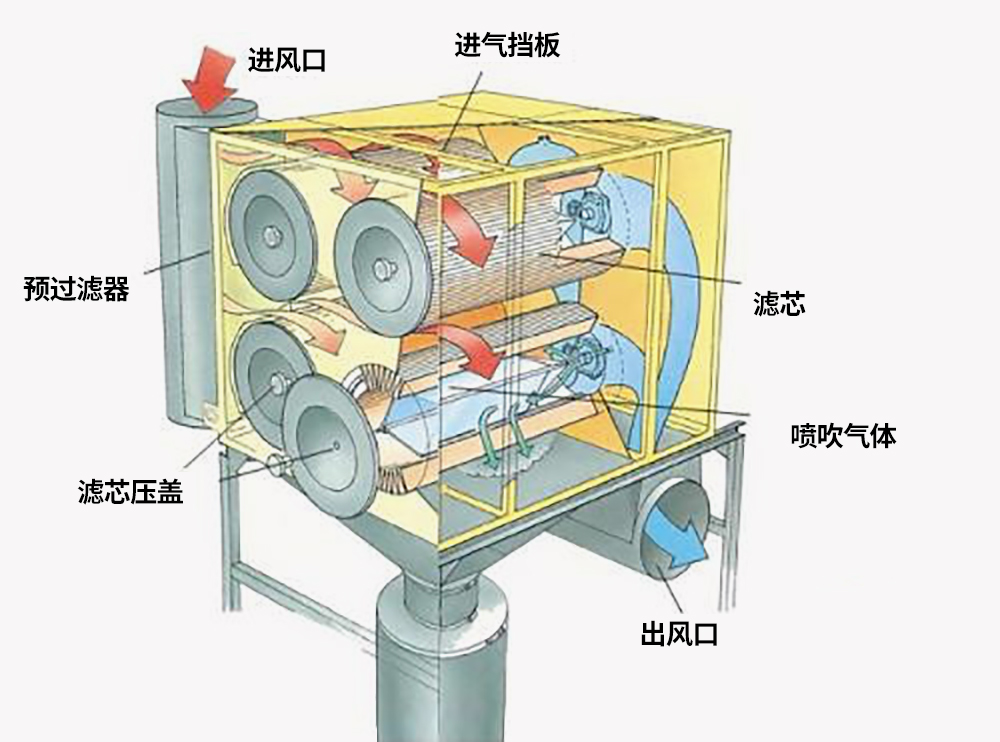

　　滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。示例简图如下：

　　四、筒式除尘器工作原理：

　　含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室由排气管经风机排出。

　　滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气以及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

　　五、滤筒除尘器的特点：

　　滤筒除尘器的特点

　　1.由于滤料折褶成筒状使用，使滤料布置密度大，所以除尘器结构紧凑，体积小；

　　2.同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大；

　　3.滤筒采用进口聚酯纤维作为滤料，把一层亚微米级的超薄纤维粘附在一般滤料上，并且在该粘附层上纤维间的排列非常紧密，小的筛孔可把大部分亚微米级的尘粒阻挡在滤料表面；

　　4.滤筒高度小，安装维修工作量小；

　　5.单机除尘器清灰采用脉冲喷吹在线清灰方式。清灰过程由脉冲控制仪自动控制。除尘器内设置多个滤筒以增加其有效过滤面积，当某个（对）滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他滤筒正常工作，这样既达到了清灰效果又不影响设备运行，使除尘器可连续运转；组合式除尘器清灰采用分室离线脉冲自动循环清灰。每个除尘室内设置多个滤筒以增加其有效过滤面积，当某个除尘室内滤筒满足清灰设定要求时，即启动喷吹装置进行清灰，其他除尘室正常工作，这样既保障了清灰效果又可使除尘器可连续运转；

　　6.除尘效率高，操作方便。

　　由于新型滤料的出现和除尘器设计的改进，滤筒除尘器在除尘工程中开始应用，适用于食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与粉尘物料的回收。
